wps演示制作串并联电路实验课件教程

本文核心知识点是使用自选图形绘制各种电路元件、使用自定义动画实现开关的闭合等动画，熟练使用自选图形及自定义动画是本教程的核心，希望大家可以在使用过程中举一反三。下面就是教程的全过程，正在学习wps演示的朋友可以练练手，希望对大家有所帮助

一、绘制开关元件

(一)绘制底座

1、新建一个空演示文稿，内容版本：空白

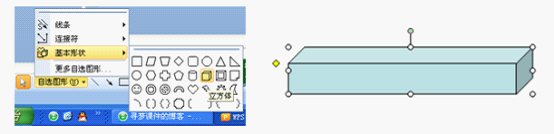

2、自选图形——自选图形——立方体，然后在演示文稿中绘制一个立方体出来。

3、选中立方体黄色句柄向下拉，形成开关底座

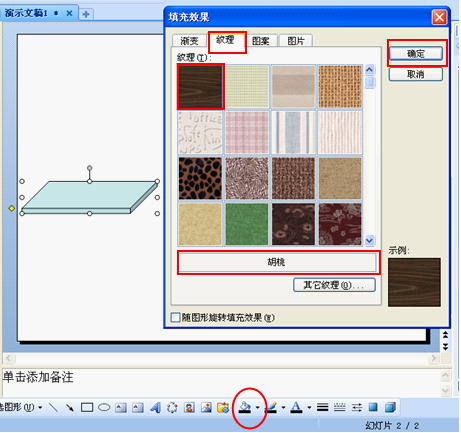

4、选中底座——点击填充颜色旁边的倒三角——填充效果——点击“纹理”标签——选择“胡桃”——确定

(二)绘制接线柱底板

1、自选图形——基本形状——平行四边形，在底座上拉出一个接线柱的底板，调整平行四边形大小——拖动黄色句柄，调整平行四边形的角度。

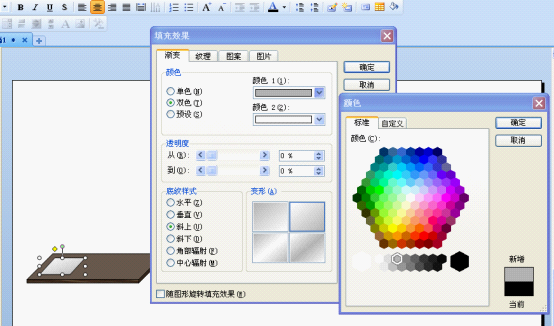

2、选中平行四边形——点击填充颜色旁边的倒三角——填充效果——渐变——双色——颜色1下拉列表——其它颜色，弹出颜色对话框——标准——选一个灰色——确定——底纹样式：斜上——变形：第一行第二列——确定。

3、复制一个平行四边形到右边，调整渐变填充色的底纹样式为斜下，变形：第一行第二列——确定

(三)绘制接线柱

1、自选图形——基本形状——圆柱形，在底座上拉出一个圆柱形，调整大小

2、选中圆柱形——填充效果——渐变——双色——颜色1：深灰色，颜色2：浅灰色——底纹样式——垂直——变形：第二行第一列——确定

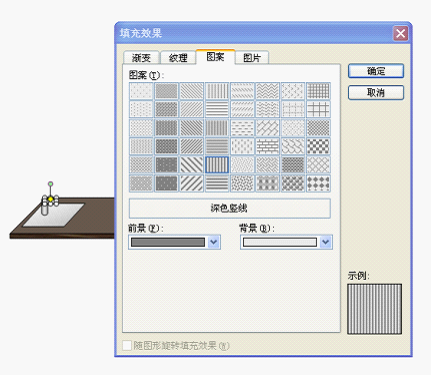

3、再绘制一个圆柱形——填充效果——图案——前景：黑色——背景：浅灰色——图案：第5行第4列(深色竖线)——确定

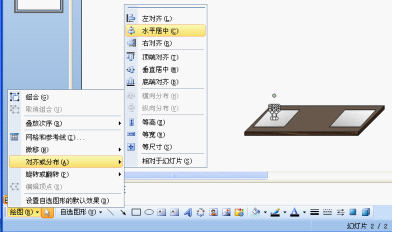

4、选中两个圆柱体——绘图——对齐或分布——水平居中

5、右击——组合——组合

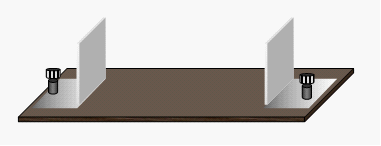

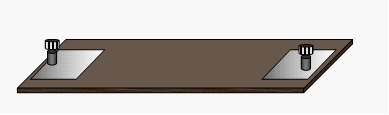

6、复制一个接线柱到右边，如下图

7、画一个矩形——填充颜色：灰白渐变——底纹样式：垂直——变形：第二行第一列——确定

8、复制一个矩形到右边，调整好位置后将这两个矩形组合

9、复制矩形组合，向左微移

10、画一个小圆，填充颜色为灰白渐变，底纹样式：中心辐射——确定，调整小圆位置

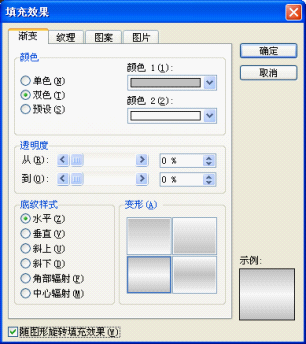

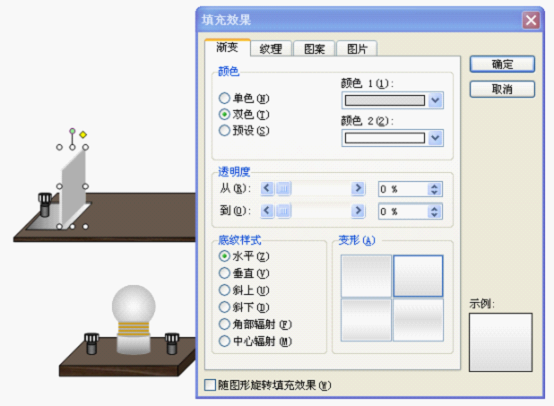

11、画一个矩形——填充颜色：灰白渐变——底纹样式：水平——变形：第二行第一列——随图形旋转填充效果打上勾——确定

12、自选图形——基本形状——圆角矩形——确定——填充颜色：黑色

13、选中矩形和圆角矩形——绘图——对齐或分布——垂直居中——右击——组合——组合

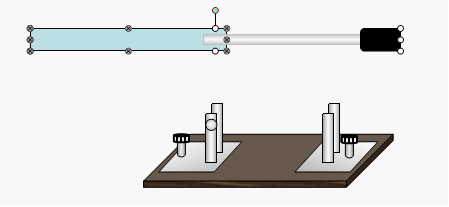

14、再画一个矩形，长度和刀闸差不多，叠放秩序置于底层，调整位置如图，将它们进行组合

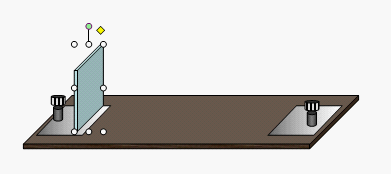

15、选择左边的矩形，使其句柄显示为十字花状态

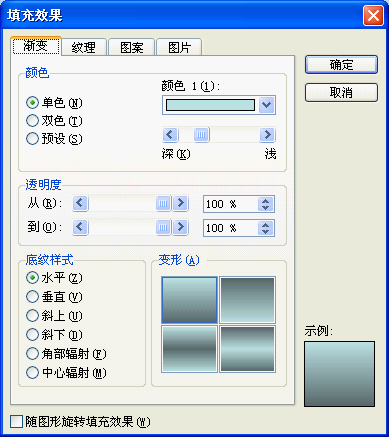

16、填充颜色——填充效果——透明度从：100%，到：100%——确定

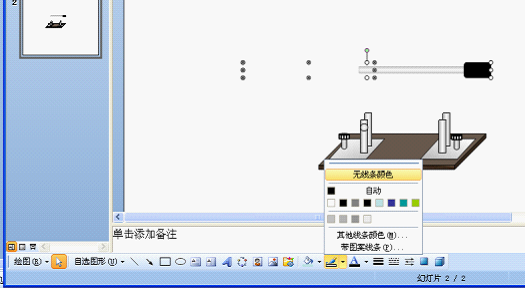

17、点击“线条颜色”旁边的倒三角——无填充颜色。

18、右击刀闸——叠放秩序——下移一层

19、旋转刀闸到合适的角度，最终效果图如下

这时，一个开关就绘制好了!

说明：第14步到19步的操作是为了实验动画效果做准备的。

二、绘制灯泡

1、复制底座和接线柱图形，调整一下如图

2、添加一个圆柱形作为灯泡底座，打开填充效果对话框——颜色：单色——颜色1：灰色——底纹样式：垂直——变形：第二行第二列——确定

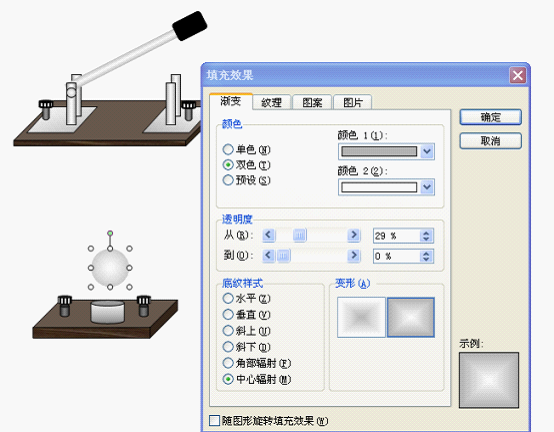

3、画一椭圆——填充效果——渐变——双色——颜色1：灰色——颜色2：浅灰色——底纹样式：中心辐射——变形：第一行第二列——确定

4、画一矩形——填充效果——图案——前景：灰色，背景：棕黄色——图案：最底行第4列(深色横线)——确定

5、选中椭圆形和矩形，进行水平居中后组合，形成一个灯泡

6、选中组合后的灯泡和圆柱形进行水平居中，调整到合适的位置，灯座绘制完成。

三、绘制电池组

(一)绘制电池底座

1、复制底座和接线柱图形，调整如图

2、自选图形——立方体

3、向右拖动立方体黄色句柄

4、填充颜色——双色渐变——颜色1：浅灰色，颜色2：白色——底纹样式：水平——变形：第1行第2列——确定

5、线条颜色——无线条颜色

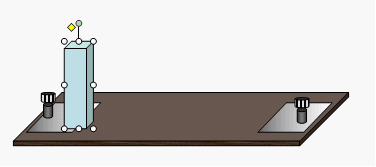

6、复制一个立方体到右边，调整位置如图

(二)绘制电池

1、自选图形——基本形状——圆柱形——拖两个出来，分别填充颜色如图

2、选中两个圆柱形，调整位置——水平居中——组合对象

3、画三个椭圆，分别填充颜色

4、选中三个椭圆——绘图——对齐或分布——水平居中——绘图——对齐或分布——垂直居中——右击——组合——组合

5、画一个小圆柱形，填充颜色，与三个椭圆调整好位置后组合，如图

6、把它与上面两个圆柱形调整位置后组合如图

7、选中电池——绘图——旋转或翻转——向右旋转

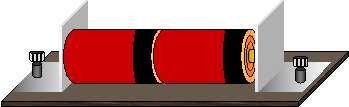

8、将电池复制一个，调整位置放置到电池底座上，将右边的立方体叠放秩序置于顶层。

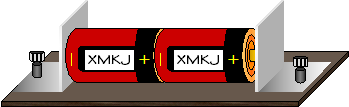

9、给电池标上正负极和牌子标识，现在电池组也绘制完成了

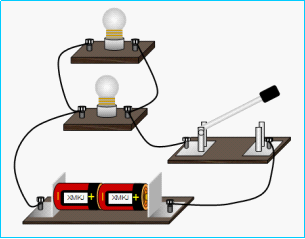

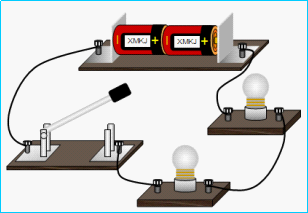

四、完整效果图
