excel图表如何制作耐力轮图

如果想要比较实际效果与目标效果(或预算与实际)之间的差异,特别是差异大于100%时,则此类耐力轮图表效果很好,如下图1所示。

图1

示例数据

示例数据如下图2所示,通过实际与目标的比值,得到实际占目标的百分率。

图2

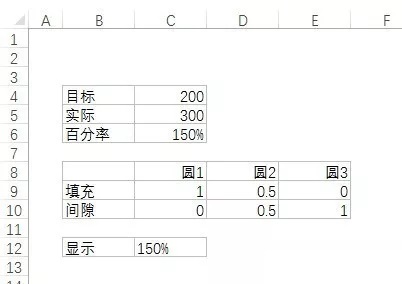

计算下图3所示单元格区域C9:E10中的6个值,其中:

单元格C9:=MIN(1,$C$6)

单元格D9:=IF($C$6>1,MIN($C$6-1,1),0)

单元格E9:=IF($C$6>2,MIN($C$6-2,1),0)

单元格C10:=1-C9,拖至单元格E10

图3

绘制图形

步骤1:制作圆环图

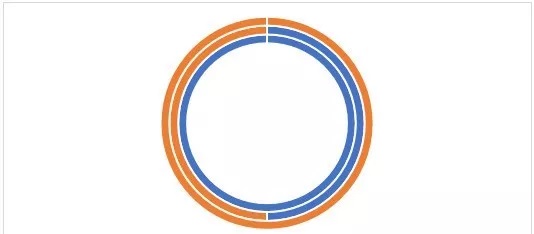

选择数据区域B8:E10,插入圆环图,结果如下图4所示。

图4

步骤2:将最内侧的圆转换成饼图

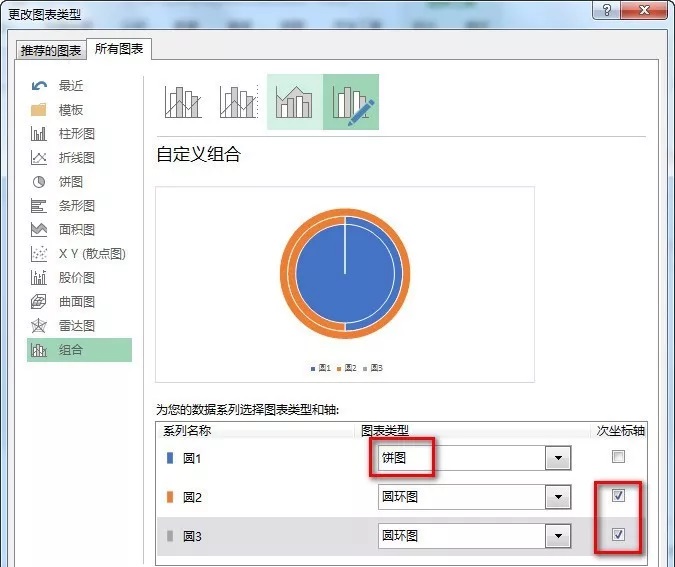

选取系列“圆1”,单击右键,在快捷菜单中选择“更改图表系列类型”命令,将系列“圆1”的图表类型修改为“饼图”,同时选取系列“圆2“、”圆3“的次坐标轴复选框,如下图5所示。

图5

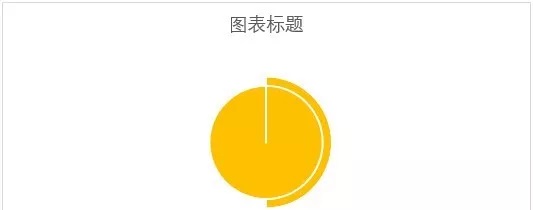

此时图表效果如下图6所示。

图6

步骤3:设置颜色

设置”填充“部分为一种颜色,设置”间隙“部分为白色。

仔细选择图表上的单个点(共有6个点),然后设置颜色。可能需要修改“实际”值才能看到间隙部分,因为某些点的间隙部分为零。

设置完后的图表如下图7所示。

图7

步骤4:清理并添加标签

移除任何不必要的图表元素,包括标题、图例等。

选择图表,在其中添加一个圆形并将其移动到图表中心,使用白色对其进行填充并链接到百分率值所在的单元格。

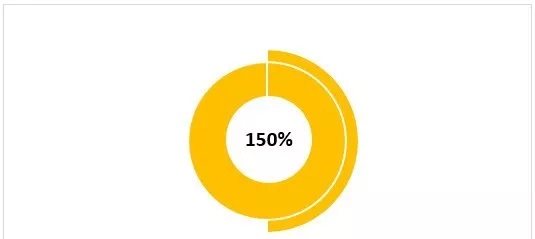

最后的图表效果如下图8所示。

图8
