excel图表制作:制作漂亮的用户窗体按钮

在很多场合,我们都能看到这样的效果,当鼠标移动到某个元素上面时,该元素会变成另外一种颜色,达到强调的效果。下面,我们来实现当鼠标移动到用户窗体按钮上时,会使用颜色高亮显示,让用户窗体更生动,如下图1所示。

图1

其实,你在图1中看到的按钮并不是用户窗体内置的传统命令按钮,而是使用图像控件来制作的。由于图像是静态的,在运行时不能更改颜色,因此每个按钮都由两个图像组成,一个图像代表鼠标悬浮在按钮上的状态,另一个图像代表鼠标未悬浮在按钮上的状态。然后,使用VBA代码来根据鼠标的位置切换这两个图像的可见性,从而实现按钮的动态变化。

在Excel工作表中创建按钮图像

使用文本框在Excel中创建按钮图像。本例中,将使用绿色和白色/灰色格式来指示用户是否将鼠标悬停在特定按钮上。下图2是我制作的用于按钮图像的文本框。

图2

这里要注意的是,四个文本框的大小和格式设置都必须完全相同。

在用户窗体中绘制图像按钮

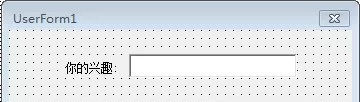

在VBE中,插入一个用户窗体,在其中放置一个标签控件、一个文本框控件以及一个图像控件,并调整成合适的大小和排列,如下图3所示。

图3

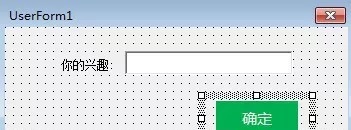

在Excel工作表中,选择并复制相应的文本框(这里是绿底的“确定”文本框)。然后,回到VBE用户窗体,选中图像控件,在左侧的“属性”窗口中找到“Picture”,选择其内容(None),按Ctrl+v组合键,此时,该属性的值由“(None)”变为“(Bitmap)”。同时,可以看到图像出现在控件中,如下图4所示。

图4

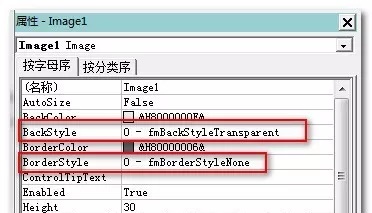

仍然选中该图像控件,在其属性窗口中将BackStyle设置成0-fmBorderStyleNone,BackStyle设置成0-fmBackStyleTransparent,如下图5所示。

图5

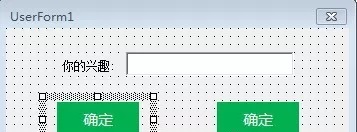

复制一个刚才绘制的图像控件,如下图6所示。

图6

这个图像将代码鼠标不在按钮上时的状态。在工作表中复制相应的文本框(这里是白底的“确定”文本框),然后按照上文所示的操作将其粘贴到该控件的Picture属性中,得到一个白底灰字的图像按钮,如下图7所示。

图7

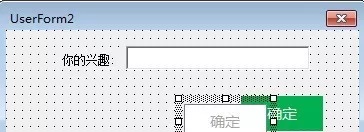

接着,将其拖放到绿底白字的按钮上方,

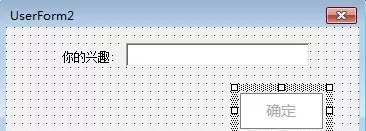

结果如下图8所示。

图8

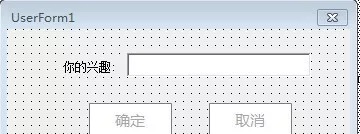

按照上面的操作,再创建一个名为“取消”的图像按钮,如下图9所示。

图9

将这些按钮分别命名,以方便在代码中使用:

白色确定按钮:OKButtonInactive

绿色确定按钮:OKButton

白色取消按钮:CancelButtonInactive

绿色取消按钮:CancelButton

编写代码

使用MouseMove事件来响应鼠标的动作,这个事件当鼠标移动到特定控件中时,执行其中的代码。

下面是确定按钮的MouseMove事件代码:

Private SubOKButtonInactive_MouseMove(ByVal Button As Integer, ByVal Shift As Integer,ByVal X As Single, ByVal Y As Single)    Me.CancelButtoninactive.Visible = True    Me.OKButtonInactive.Visible = FalseEnd Sub

当鼠标移动到确定按钮上时,绿色按钮显示,白色按钮隐藏。

下面是取消按钮的MouseMove事件代码:

Private SubCancelButtoninactive_MouseMove(ByVal Button As Integer, ByVal Shift As Integer,ByVal X As Single, ByVal Y As Single)    Me.CancelButtoninactive.Visible = False    Me.OKButtonInactive.Visible = TrueEnd Sub

当鼠标移动到取消按钮上时,绿色按钮显示,白色按钮隐藏。
