office办公软件入门基础教程这是Daniel Ferry开发的一款Excel仿真游戏中所用到的足球场，他详细介绍了足球场的制作过程，下面与大家分享。

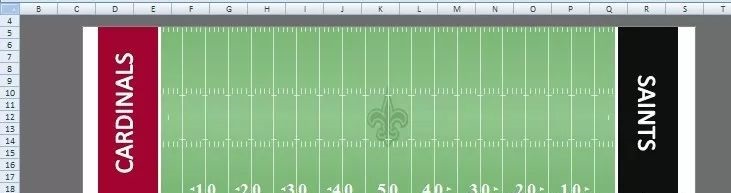

本文绘制完成的足球场如下图1所示。
图1

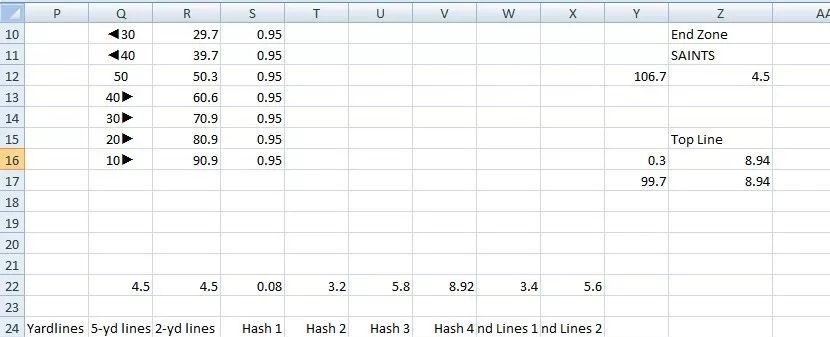

制作图表的示例数据可以在本底部发送消息：Excel动画图2，下载原始数据工作簿。工作簿中有两个工作表：setup和data，其中的部分数据如下图2所示。
图2
首先，新建一个工作表，并修改其名称为“chart”，用于绘制足球场图。
设置该工作表单元格背景色。单击工作表左上角，选择工作表所有单元格，单击填充颜色——其他颜色，在“颜色”对话框的“自定义”选项卡中，设置RGB为：109、109、109。
在“插入”选项卡中，选择“图表”组中的“散点图——带直线的散点图”，插入一个新图表（虽然还没有数据）。在“图表工具”选项卡组的“格式”选项卡中，设置该图的高度：7.06cm，宽度26.16cm。接着，在该图表区域中单击鼠标右键，选择“设置图表区域格式”，在“设置图表区格式”对话框的“填充”选项卡中，选取“纯色填充”，透明度为0%，再单击“颜色”下拉按钮，选择“其他颜色”，在“标准”中单击正中间的白色，单击“确定”按钮。
现在，我们准备来一个用来创建图表的空白画布。
你可能认为通过在绘图区域上设置填充来创建绿色草皮，这可能会存在问题，即会使用绿色填充整个绘图区，这意味着末区将被绿色草皮掩盖。此外，我的图表显示进球将被踢出末区进入宽阔的白色边框。对于这种情况的唯一方法是将绘图区一直延伸到图表区的极限宽度，但是接下来我们需要在草地上为白色边框额外添加遮罩。
另一个问题是在场地中央的主队标志。如果我们使用填充绘图区来得到草地，那么需要将标志作为图表区的背景。这将标志从球场中分离出来。如果图表区不断调整大小，则需要注意将标志重新放置在足球场的中间。这也意味着大部分的图表区必须有透明的背景。我们可以很好地利用纯白色的背景，但是整个图表的透明背景需要更多的遮罩。更好的策略是将标志作为绘图区的背景，使其与足球场结合。这样做消除了通过填充创建草皮的可能性，因为填充可以是颜色、渐变、纹理或图片，只能是其中之一，不能合并。
解决方案是通过绘制一个无间隙的非常宽的错误栏来代表草地，实际上这是一种相当通用的技术，用来自由地绘制草皮上的两个末区和所有的线条标记。因为草皮是我们在足球场上所有需要绘制的东西的底层，因此要首先绘制。

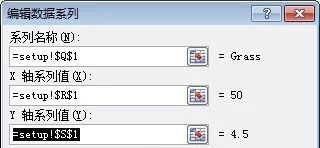

在工作表Setup中，可以找到为场地定义的数据。单元格区域Q1:S1含有绘制草皮的数据。在新建的工作表chart中，单击刚创建的空白图表，单击功能区中的“设计”选项卡，单击“选择数据”。添加新系列，系列名称为：=setup!$Q$1，X值设置为：=setup!$R$1，Y值设置为：=setup!$S$1，如图3所示。
图3
注意到，Excel在图表上绘制了一堆东西，然而，这些绘制的东西都不是我们所需要的。因此，需要清理图表。单击图表标题（应该是“Grass”），将其删除。同样，单击图例并删除。在功能区中单击“布局”选项卡，单击“网格线——主要横网格线——无”。
在图表底部的水平轴上单击右键，选择“设置坐标轴格式”。在“设置坐标轴格式”对话框的“坐标轴选项”中，设置前面4项为固定值：最小值=-15，最大值=115，主要刻度单位=10，次要刻度单位=1。如图4所示。
图4
关闭“设置坐标轴格式”对话框，按Del键删除水平轴。这样做并没有真正删除该坐标轴，只是让其消失，在需要时可让其重新显示。

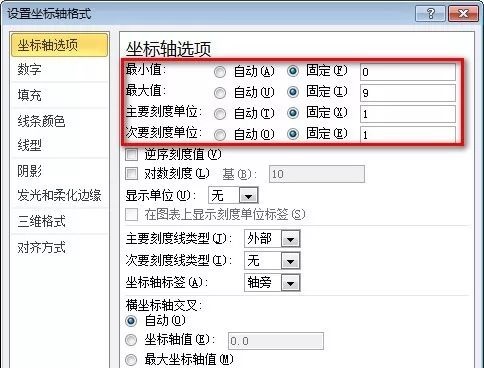

在图表左侧的垂直轴上单击右键，选择“设置坐标轴格式”。在“设置坐标轴格式”对话框的“坐标轴选项”中，设置前面4项为固定值：最小值=0，最大值=9，主要刻度单位=1，次要刻度单位=1。如图5所示。
图5
关闭“设置坐标轴格式”对话框，按Del键删除垂直轴。
调整绘图区的大小，使其铺满图表区。
下面，需要在足球场中央添加主队标志。使用绘图区来完成这项任务。图6为主队标志，将其保存到文件夹中。
图6

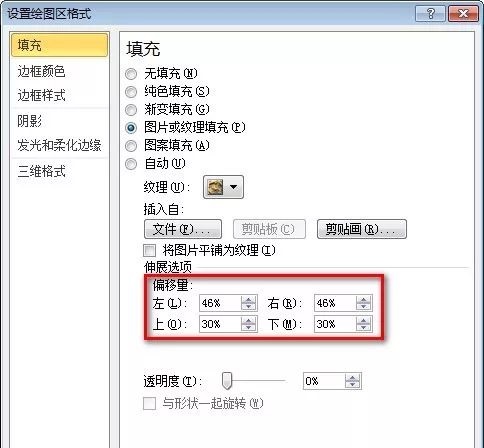

选取绘图区，单击功能区中的“格式”选项卡。选择“形状填充——图片”，插入图6所示的图片。此时，该图片会充满整个绘图区。打开“设置绘图区格式”对话框，在“填充”选项卡中对“伸展选项”设置“偏移量”：左=46%，右=46%，上=30%，下=30%。如图7所示。
图7

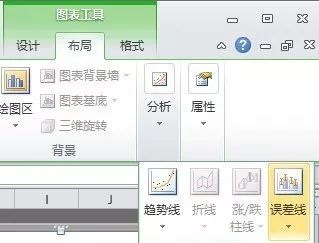

现在，我们可以来绘制草地了。选中图表，单击“图表工具”的“布局”选项卡中“分析”组中的“误差线”，如图8所示。
图8

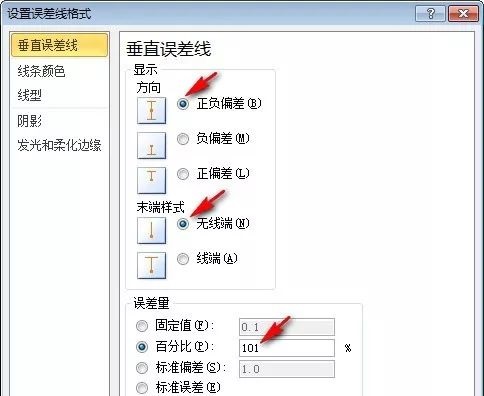

选择其中的“标准误差误差线”，在Grass系列中添加了X误差线和Y误差线。我们仅需要Y误差线，因此删除X误差线。在功能区中的“当前所选部分”组中，单击上面的组合框，选择“系列Grass X误差线”，按DEL键。接着选择“系列Grass Y误差线”，单击组合框下面的“设置所选内容格式”。在“设置误差线格式”对话框的“垂直误差线”选项卡中，设置“方向”为“正负偏差”，“末端样式”为“无线端”，“误差量”中的“百分比”为101%。
图9
现在，应该看到在50码线处有一个垂直条，这就是我们足球场中的草。

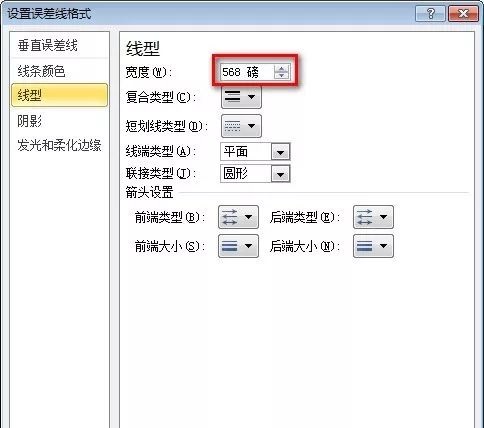

在“设置误差线格式”对话框中选取“线型”选项卡，设置“宽度”为568磅。如图10所示。
图10
下面对草地设置颜色。

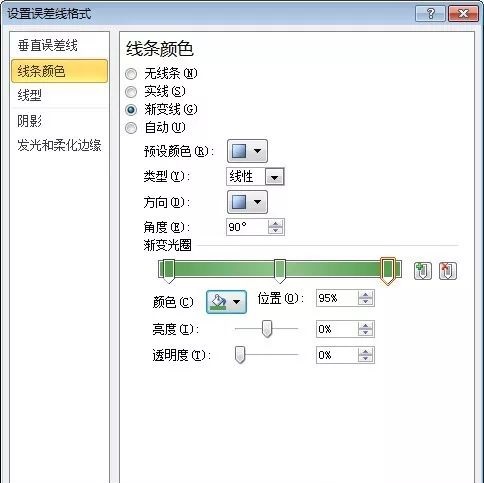

如图11所示，单击“设置误差线格式”左侧的“线条颜色”选项卡，选取“渐变线”，类型为“线性”，角度为“90度”，渐变光圈1的位置为4%，透明度为5%，颜色值的RGB为：86、158、80。
图11
渐变光圈3的设置与渐变光圈1基本相同，除了将位置设为95%及透明度为0%。
渐变光圈2的设置为：位置50%，透明度13%，颜色RGB为127、188、122。

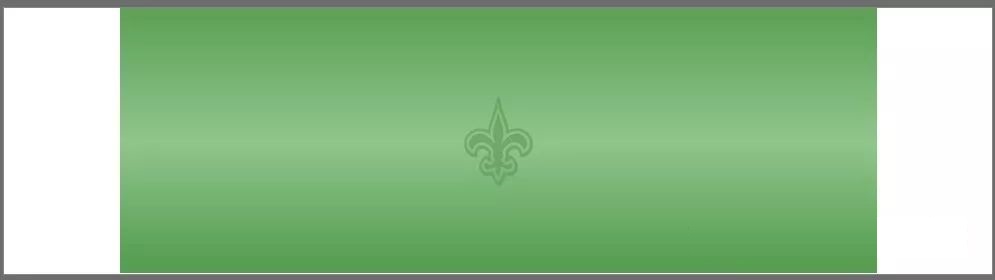

此时的图表看起来如下图12所示：
图12
下面在足球场中添加5码线。

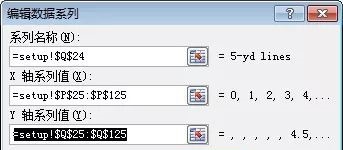

选择图表，然后单击功能区中的“设计”选项卡，点击“选择数据”，添加一个新系列。系列名称：=setup!$Q$24，X值：=setup!$P$25:$P$125，Y值：=setup!$Q$25:$Q$125。如图13所示。
图13

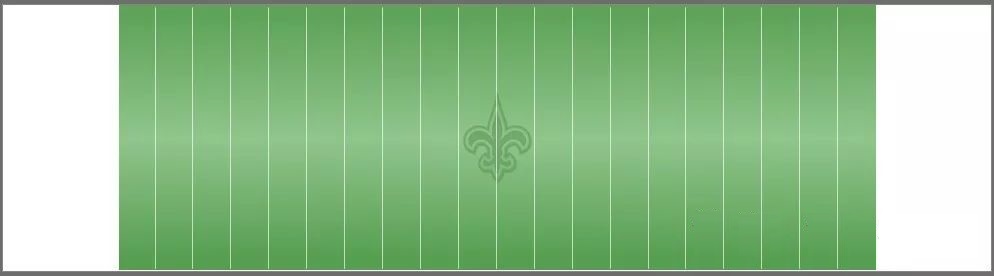

单击功能区中的“布局”选项卡，在“当前所选内容”组的组合框中选择“系列 5-yd lines”。在“分析”组中单击“误差线——标准误差误差线”，添加误差线。删除X误差线，选择Y误差线，单击组合框下的“设置所选内容格式”。在“设置误差线格式”的“垂直误差线”选项卡中，选取“方向”为“正负偏差”，“末端样式”为“无线端”，“误差量”的“百分比”为98.4%。在“线条颜色”选项卡中，选取“实线”，透明度为35%，颜色为纯白色。在“线型”选项卡中，设置宽度为1.25磅。单击“关闭”按钮，此时的图表如下图14所示。
图14
下面来添加2码线。

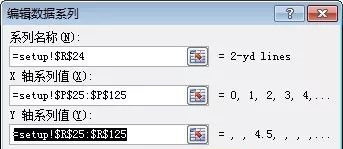

选择图表，然后单击功能区中的“设计”选项卡，点击“选择数据”，添加一个新系列。系列名称：=setup!$R$24，X值：=setup!$P$25:$P$125，Y值：=setup!$R$25:$R$125。如图15所示。
图15
单击功能区中的“布局”选项卡，在“当前所选内容”组的组合框中选择“系列 2-yd lines”。在“分析”组中单击“误差线——标准误差误差线”，添加误差线。删除X误差线，选择Y误差线，单击组合框下的“设置所选内容格式”。在“设置误差线格式”的“垂直误差线”选项卡中，选取“方向”为“正负偏差”，“末端样式”为“无线端”，设置“误差量”的“固定值”为0.12。在“线条颜色”选项卡中，选取“实线”，透明度为35%，颜色为纯白色。在“线型”选项卡中，设置宽度为1.25磅。单击“关闭”按钮，此时的足球场中应该有两条细小的线条，一条在最左边，另一条在另一端的草地上。
下面添加散列标记。
有4条散列标记系列，因此下面的过程要重复4次。
选择图表，然后单击功能区中的“设计”选项卡，点击“选择数据”，添加一个新系列。系列名称：=setup!$S$24，X值：=setup!$P$25:$P$125，Y值：=setup!$S$25:$S$125。
单击功能区中的“布局”选项卡，在“当前所选内容”组的组合框中选择“系列Hash 1”。在“分析”组中单击“误差线——标准误差误差线”，添加误差线。删除X误差线，选择Y误差线，单击组合框下的“设置所选内容格式”。在“设置误差线格式”的“垂直误差线”选项卡中，选取“方向”为“正偏差”，“末端样式”为“无线端”，设置“误差量”的“固定值”为0.2。在“线条颜色”选项卡中，选取“实线”，透明度为35%，颜色为纯白色。在“线型”选项卡中，设置宽度为1.25磅。单击“关闭”按钮，此时的足球场草地底部应该有一行散列标记。
此时如果在底部看到一些水平的彩色线段，那么需要设置Hash 1系列的线条颜色为“无”。注意，这是数据系列而不是误差线。事实上，如果这种情况发生在定义足球场的任何系列上，都同样适用。
使用相同的操作步骤添加接下来的3行散列标志，分别如下。
散列标志2：
系列名称：=setup!$T$24
X值：=setup!$P$25:$P$125
Y值：=setup!$T$25:$T$125
Y误差线显示方向：正负偏差
Y误差线末端样式：无线端
误差量固定值：0.11
线条颜色：纯白色的实线，35%透明度
线宽：1.25磅
散列标志3：
系列名称：=setup!$U$24
X值：=setup!$P$25:$P$125
Y值：=setup!$U$25:$U$125
Y误差线显示方向：正负偏差
Y误差线末端样式：无线端
误差量固定值：0.11
线条颜色：纯白色的实线，35%透明度
线宽：1.25磅
散列标志4：
系列名称：=setup!$V$24
X值：=setup!$P$25:$P$125
Y值：=setup!$V$25:$V$125
Y误差线显示方向：负偏差
Y误差线末端样式：无线端
误差量固定值：0.17
线条颜色：纯白色的实线，35%透明度
线宽：1.25磅
此时，如果在足球场中有除白色以外的颜色的线条，那么需要设置该系列的格式，将其线条颜色设置为无线条。
另一个导致错误的操作是，在为系列添加误差线时，如果忘记选择系列，那么Excel会将误差线添加到每个系列，这会导致草地消失。因此，确保在添加误差线时仅选择了一个系列。
下面，添加两个线系列代表入场区。注意，此时我们需要X误差线而不是Y误差线，这是与上面的操作步骤不同的地方。
对于入场区线1：
系列名称：=setup!$W$24
X值：=setup!$P$25:$P$125
Y值：=setup!$W$25:$W$125
X误差线显示方向：正负偏差
X误差线末端样式：无线端
误差量固定值：0.6
线条颜色：纯白色的实线，35%透明度
线宽：1.25磅
对于入场区线2：
系列名称：=setup!$X$24
X值：=setup!$P$25:$P$125
Y值：=setup!$X$25:$X$125
X误差线显示方向：正负偏差
X误差线末端样式：无线端
误差量固定值：0.6
线条颜色：纯白色的实线，35%透明度
线宽：1.25磅

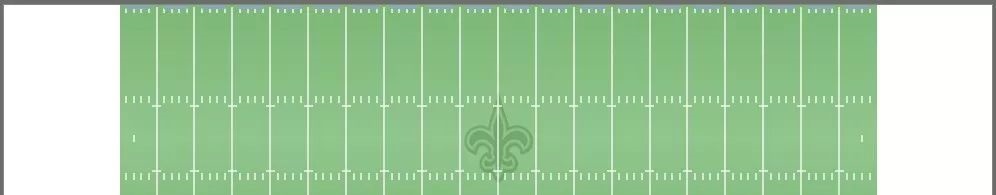

现在，足球场看起来如图16所示。
图16
下面，添加左右两个末区。每一个由一个非常宽的Y误差线绘制，就像草皮一样。
对于左侧的末区：
系列名称：=setup!$Z$7
X值：=setup!$Y$8
Y值：=setup!$Z$8
Y误差线显示方向：正负偏差
Y误差线末端样式：无线端
误差量百分比：101%
线条颜色：实线，RGB：162、4、47，透明度0%
线宽：75磅
对于右侧的末区：
系列名称：=setup!$Z$11
X值：=setup!$Y$12
Y值：=setup!$Z$12
Y误差线显示方向：正负偏差
Y误差线末端样式：无线端
误差量百分比：101%
线条颜色：实线，RGB：15、15、15，透明度0%
线宽：75磅

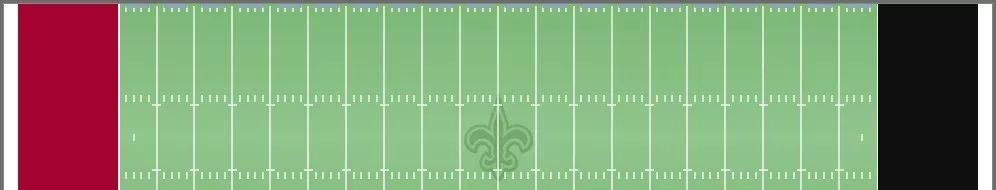

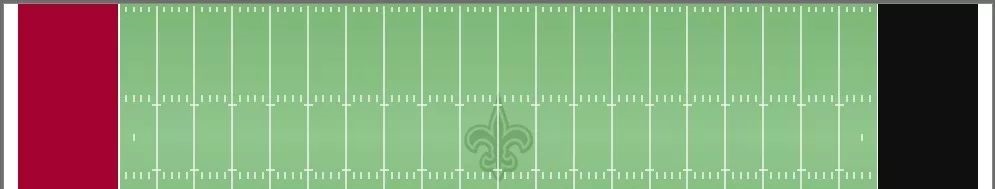

得到的图表如下图17所示。
图17
注意，零码线（末区和草皮之间的边界）实际上不是由一个系列绘制的，它们由图表区背景组成，并且是可见的，因为绘图区填充的背景被设置为主队标志，这使得绘图区背景除了标志所在位置外都是透明的。还要注意到，零码线是唯一的完全从顶部延伸至底部的码线。所有其他码线都是从顶部和底部插入。这就是如何绘制一个真正的足球场。
为了完成这个足球场，需要在草皮上绘制线条数字以及每个末区上的球队名称。到目前为止，我们一直在使用误差线，但是现在我们将使用数据标签作为线条数字。
添加一个新系列：
系列名称：=setup!$Q$7
X值：=setup!$R$8:$R$16
Y值：=setup!$S$8:$S$16
设置线条颜色为无线条，在任一数据标签上单击右键，选择“设置数据标签格式”，设置标签位置为居中。保持选中所有的数据标签，设置字体为Times New Roman，大小为22，加粗，颜色为纯白。
如果想要自动设置数据标签值，就需要为每个标签创建一个系列并命名该系列的码线数字。这里想尽量减少图表中系列数量，因此要手动命名每个数据标签，只用一个系列来放置它们。
在工作表setup中的列Q中有需要使用的标签文本，因此从该列中依次复制文本，并依次从左到右粘贴替换现在的数据标签。注意，三角形非常大，并且与数字相比应更小且高，因此要设置格式。幸好，Excel允许我们分别格式文本串中的不同部分。
单击数据标签，选择三角形，单击右键，选择字体，在“字体”对话框中，设置字体大小：11，上标，偏移量60%。接着，选择数字部分，在“字体”对话框中，选择“字符间距”选项卡，将间距设置为加宽：4。现在，数字10跨越了10码线，三角形处于数字的左上侧。
上述过程需要对每个10码的数字进行重复，即将工作表setup中列Q的文本值复制，粘贴到相应的数据标签中，然后进行相应的格式化。当三角形指向右侧时，要对格式设置稍作修改，即设置数字间距时，只需选择第1个数字，无须选中2个数字。
此时的效果如图18所示。
图18
下面，使用艺术字添加队名：
单击功能区中的“插入”选项卡，单击“文本”组中的“艺术字”，选择第3个样式（填充—白色，投影），在公式栏中输入=TeamLeft_Name_Cap，按下回车键。单击该艺术字边框，在功能区“开始”选项卡中设置字体为Corbel，大小为32磅，在“格式”选项卡的“排列”组中，单击“旋转——向左旋转90”，移动艺术字到左侧红色的末区，通过拖拉精细地调整每边的大小直至其充满整个末区，切换回功能区“开始”选项卡，垂直并水平居中文本。
复制该艺术字并粘贴，获取该艺术字的新副本，然后将其拖至另一侧的末区（即黑色区域），让其居中。保持选中这个副本，在公式栏中输入=TeamRight_Name_Cap，按下回车键，将其向右旋转90度两次。
在“格式”选项卡中，使用对齐按钮将两个艺术字对齐并组合它们。

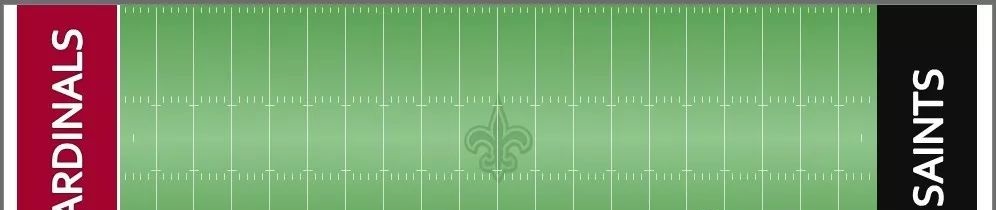

下图19为完成后的足球场。
图19
我们创建的足球场，使用了许多线条颜色设置为无线条的图表系列。实际上，我们对这些线条并不感兴趣，我们主要是使用这些系列来放置误差线和数据标签。这是在许多情形下可以使用的一个强大的技术。

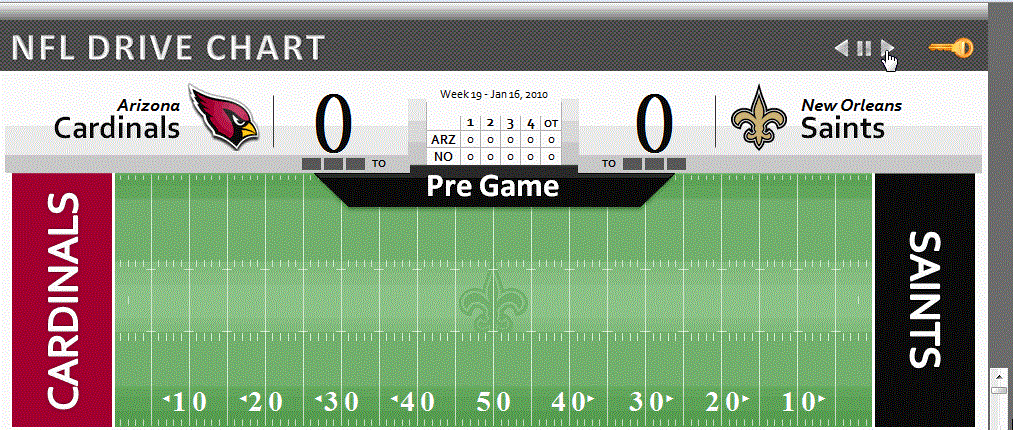

在这个画布上，将创建图20所示的有趣的显示，类似一个游戏。
图20
